• 作者：卓爾特
• 來源：參考網絡資料
• 發布時間：2024-05-09 10:43
• 訪問量：

【概要描述】?銅箔軟連接可以減少應力變形對供電設施損害、延長使用壽命長、能免維護，提高安裝效率，散熱性好及可帶電運動等特點。因為這些特點，讓銅軟連接一直很暢銷，制造業企業也是越來越多。但是，市面上出現劣質的銅軟連接甚是多。那么，真正合格的銅軟連接制作工藝是怎樣的呢？

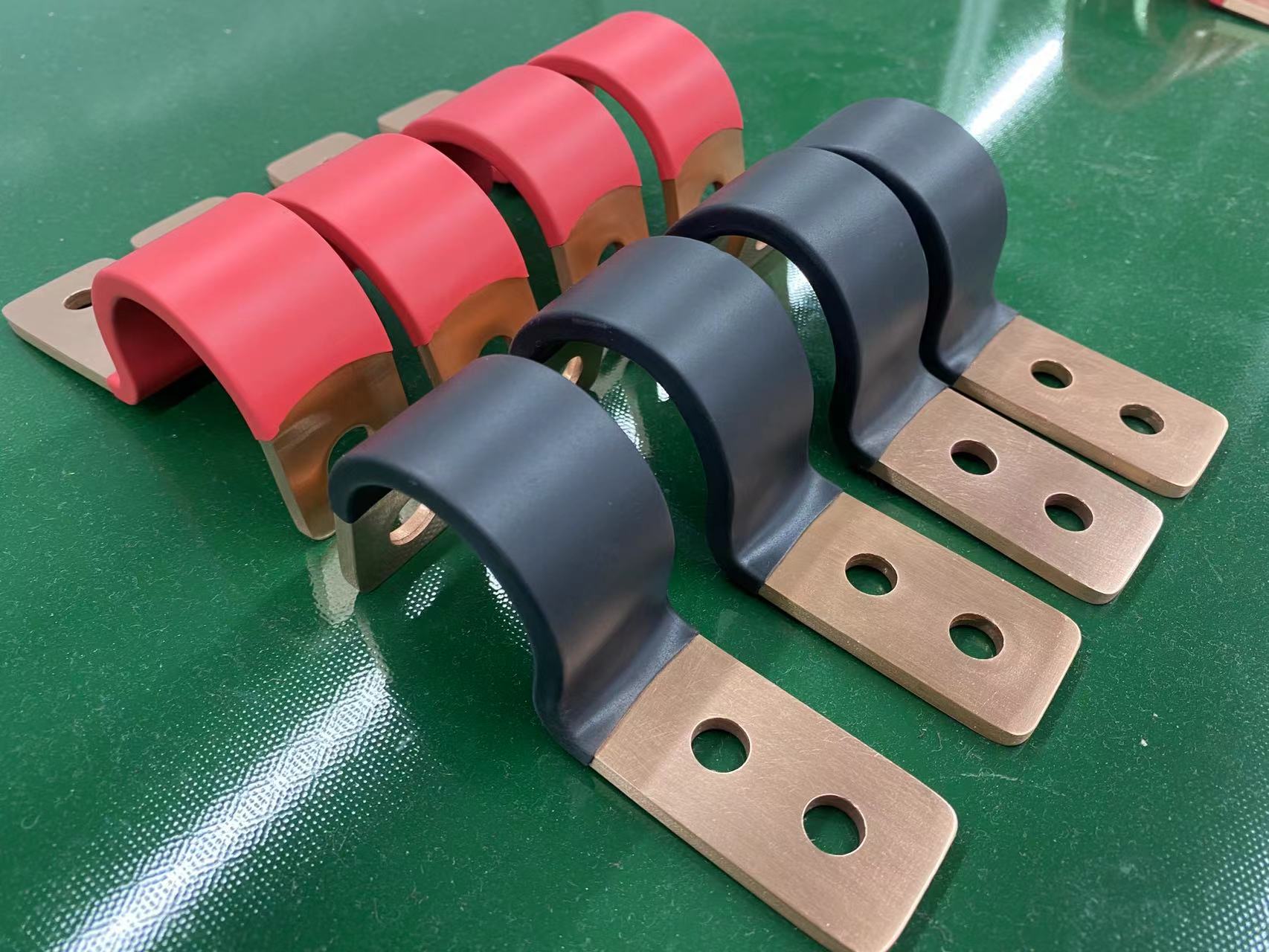

銅軟連接的選材：

1、TMY壓延銅材，執行標準GB5585.1-2005

2、TMY壓延銅軟帶，執行標準GB/T2059-2000
?

1、銅軟連接工藝流程(規格、型號按用戶圖紙要求) 標準選材→下料→清理疊裝→酸洗→焊接→清理刺→鉆孔→表面拋光→導電面鍍錫→包裝→入庫

銅軟連接技術參數如下：電阻率≤(Ω㎜2/m)(20℃)0.01777Ω㎜2/m 密度≥(g/㎝2)(20℃)8.9g/㎝2 電導率(%LACS)(20℃)96㎜2/m 光潔度
?

2、銅軟連接彎曲90度無裂紋
?

3、將配尺好的材料按工藝標準要求清理好放保溫爐中，溫度達到600℃左右即取出，涂好特制的溶劑后方入制好的模具中拼緊，再將熔化好的金屬液(溫度在1200℃左右)注入模具中，高速溶液熔為一體成形，待鑄件固化后即可卸除模具將其取出。

?

在生產銅軟連接的時候，我們還有許多問題值得我們關注和注意。
?

1、短路電流太大，許多硬母線已不能滿足動穩定的要求，特別是在發電機的出口。

2、負荷電流比較大，硬母線需要多層并聯聯接，安裝不放便。

3、考慮熱漲冷縮現象。銅箔軟連接
